電源強化、ウルトラキャパシター、安定化電源


HQ-1.3F　参考取り付け例



取付ミスによる機器や車両の破損は一切責任を負えません。
くれぐれも基本に忠実に取り付けお願い致します！





HQ-1.3Fです！
インジケーターは消灯してますね。これから初期充電です




念のため車体のアースは外しましょう。
そして何をするにも必ず一回一回絶縁処理をしてくださいね。安全のためです！
出来れば先にキャパシターを取り付け位置に設置します。
脱脂して強力両面テープで固定か結束バンドで固定。
外れると大変危険ですので注意してください！
キャパシターにケーブルを接続します。そして絶縁！

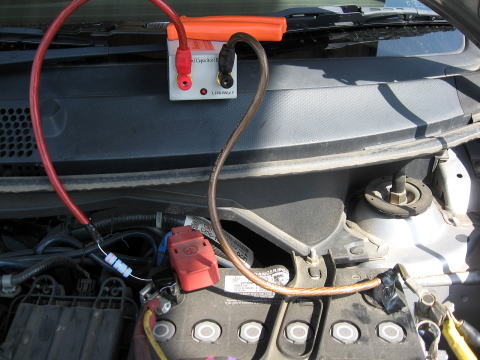

抵抗の片側とプラスケーブルを絶縁テープで固定し、抵抗の反対側をバッテリーの＋端子に絶縁テープで巻きつけます。
プラス側は脱落してボディーに当たるとショートしますので外れないように対処してくださいね。
続いてマイナス側も絶縁テープで固定。
２分くらいでランプが点灯しますので初期充電終了です。
プラス外して絶縁、マイナスも外してください。
キャパシターの端子を接触させないように！
抵抗の役目はこれで終了です。保管しておいてください。



キャパシター設置がまだなら設置します。

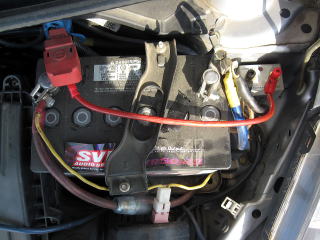

車両側（バッテリー側）のプラス配線をして絶縁します。
車両側（バッテリー側）のマイナス配線をします。
キャパシターのプラス側の配線をします。
続いてキャパシターのマイナス側の配線をします。
とにかく短ければ短いほど効果が出ますので最短ケーブル長さで結線して下さい。

完了！！


外すときは逆の順番です。
