オプティマバッテリー ハイブリッド車 特殊車 搭載例

オプティマ バッテリー/OPTIMA

オプティマ バッテリーはドライバッテリーとしてレッドトップ、イエロートップ(ディープサイクル)は高品質、高性能です。

バッテリー交換、適合、充電器に関してはお気軽にお問合せ下さいませ。

オプティマバッテリー  トップページへ








プリウス(α、PHV含む)、アクア等のハイブリッド車、リーフEV車には駆動・走行用のメインバッテリーのほかに
12Vの補機用バッテリーが装着されています。

メインバッテリーは走行やエアコン、補機用バッテリーの充電に電気を使っております。

補機用バッテリーは車両のコンピュータに電気を送り、ハイブリッドシステムを起動する際の電源となります。

補機用バッテリーは、ライトやナビ、カーオーディオ等室内の12V電装品に使われます。

補機用バッテリーが劣化するとメインバッテリーからの充電が増えエンジン稼働時間が増え燃費も悪化します。


また、カーオーディオの音質に直接影響する補機用バッテリーはCCAの高いハイパワー型のバッテリーが望まれます。


 オプティマバッテリー ⇔ トヨタ系ハイブリッド専用乗用車専用補機バッテリー
 温度センサー

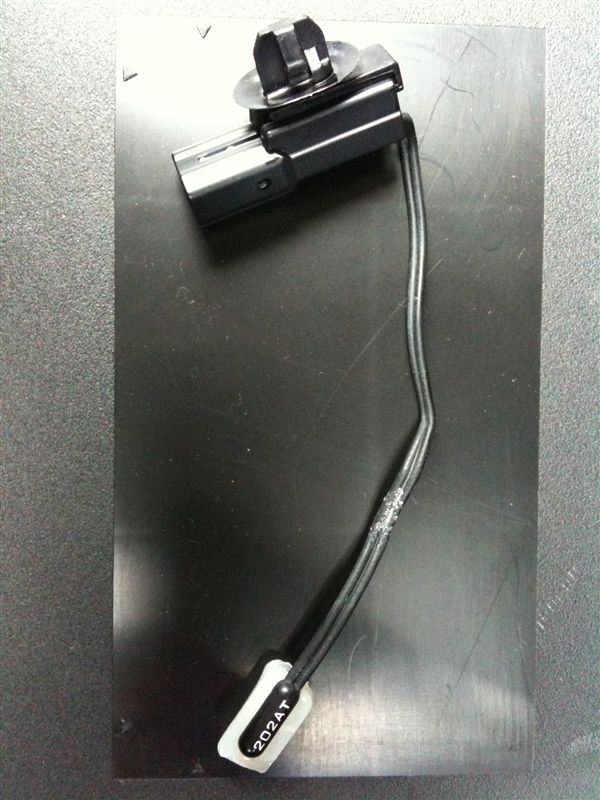

温度センサー付き車両について
純正バッテリーが室内やトランクに設置されているケースで温度センサーが付いているケースがあります。
異常な温度を感知して爆発や液漏れを未然に防ぐためです。

純正バッテリーに温度センサーが付いている場合はカプラー、センサーともに取り外して再利用する必要が有ります。カプラーが外れているとエラーが出ます。

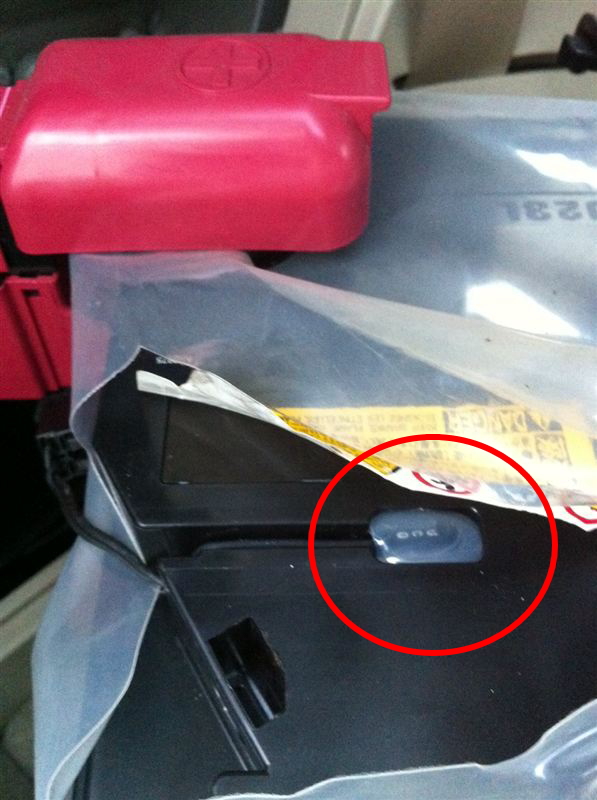

センサーはバッテリー上部にボンドで固定されていますので剥がします。
外したセンサーは新しいバッテリーの上部や側面にボンドやテープ等で固定しておいてください。場所は特に指定御座いません。
カプラーの固定は近くの配線等にしてください。
ガス抜きホースについて
オプティマバッテリーはAGM、ドライバッテリーですのでガス抜きホースは不要です。
純正ガス抜きホースは配線や近くの物に縛り付けておいてください。




国産純正→オプティマ 対応早見表オプティマ 対応早見表
車両      純正バッテリー品番
幅Wx奥行Dx総高さ/箱高さH
オプティマ品番 オプティマオプション品番
トヨタ プリウス ハイブリッド
NHW10
補機用バッテリー S34B20L
 W197xD129xH227/202
ガス抜きホース付き
小ポール

他社互換 GS・YUASA HJ-S34B20L
DEKA バッテリー
ETX−30L JIS(小ポール)

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外すか、ぶら下げておく、または縛っておいてください。
オプション高さ調節アダプター
トヨタ プリウス ハイブリッド
NHW20
補機用バッテリー
Sタイプ S34B20R
  W197xD129xH227/202
Gタイプ S46B24R
  W238xD128xH227/202
ガス抜きホース付き
小ポール

他社互換
GS・YUASA
 Sタイプ HJ-S34B20R
 Gタイプ HJ-S46B24R
S、Gモデル共に同じ

YT−80B24R1(小ポール)
幅 奥行 総高さ/箱高さ    237W x 129D x 227/202H

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外すか、ぶら下げておく、または縛っておいてください。

加工不要
オプション不要

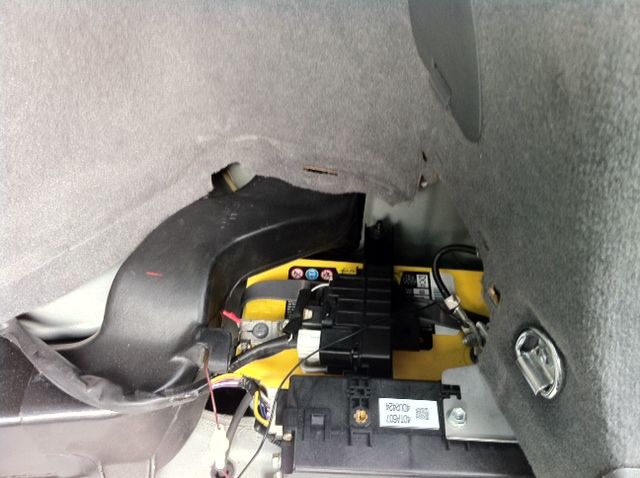

投稿1

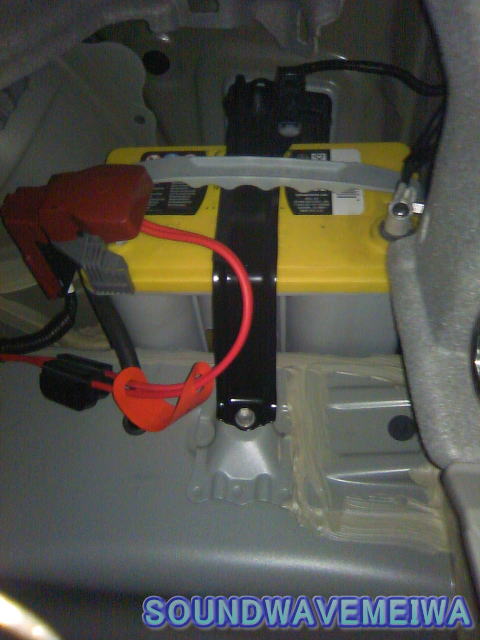

トヨタ プリウス ハイブリッド
ZVW30  (α、PHV含む)
補機用バッテリー
標準仕様
S34B20R、またはS46B24R
ガス抜きホース付き
小ポール

すべてのモデル

YT−80B24R1(小ポール)
幅 奥行 総高さ/箱高さ    237W x 129D x 227/202H

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外すか、ぶら下げておく、または縛っておいてください。

加工不要
オプション不要

投稿1


グレードアップを図るなら

レッド 925SR
または
イエローYT925U

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外すか、ぶら下げておく、または縛っておいてください。

底の黒い純正の金具は取り外します。
・ハイトアダプター
・大小変換オフセットターミナル GTP-043
・絶縁被服カバー GTP-011

ロングタップステーは不要ですがステーの加工は必要です。

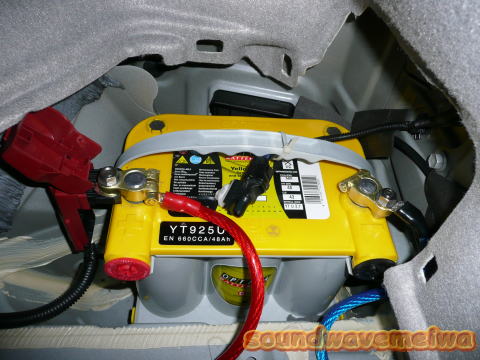

取付例

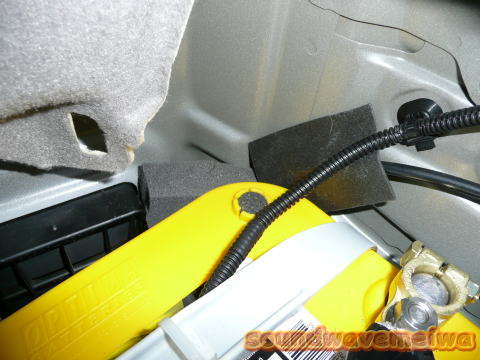

ステーのねじ部分を自作してステーを使えるようにするか、マイナスターミナルの奥の部分に何か詰め物をして固定するか(2枚目の写真)しないといけないと思います。(私は固めのスポンジ50ミリ2枚重ねて両面テープで固定しました)

投稿1
トヨタ プリウス ハイブリッド
W50、51、55 系
標準仕様、寒冷地仕様 LN1
下止め
ODYSSEY LB1200MJT
オプション
A12-01J
トヨタ ノア ハイブリッド
ZWR-80、90、95
2014〜
標準仕様、寒冷地仕様 LN2
上押えステー止め
 YT925S-L LN2セット セット品で取付可能
トヨタ エスティマハイブリッド
AHR10W、AHR20W
補機用バッテリー S55D23L
ガス抜きホース付き
W222xD173xH228

AHR10W




図3


図4

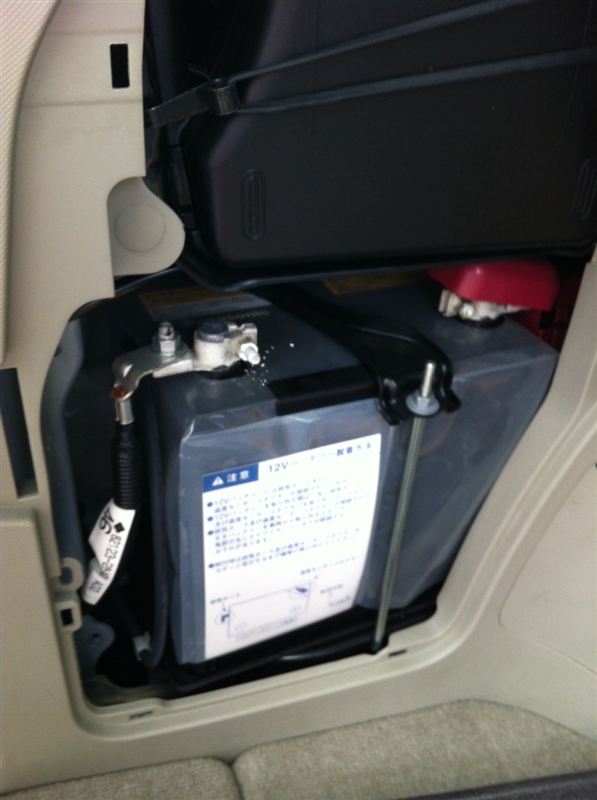

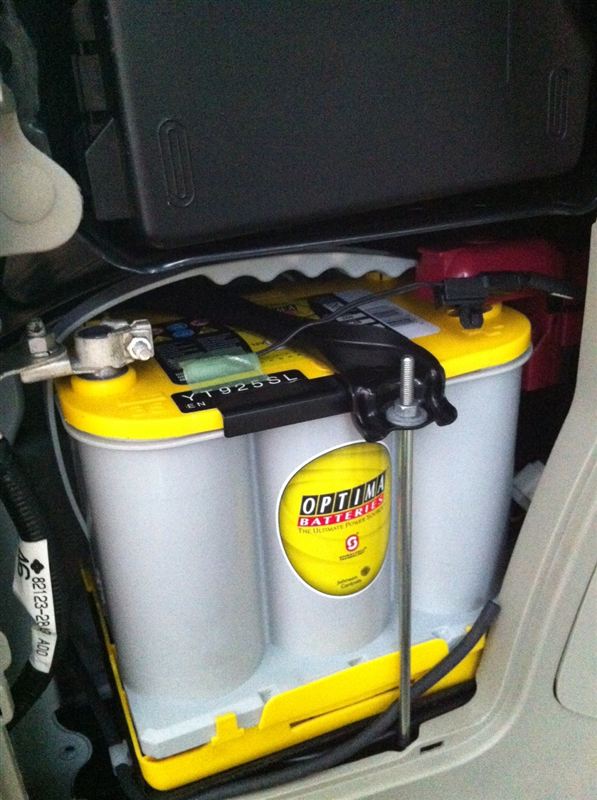

装着例 Jフック(固定用ロッド)のねじ切りが少ないためハイトアダプターは必須です。
レッドトップ 105D23L
イエロートップ YT105D23L

925SL + ハイトアダプター
または
YT-925SL + ハイトアダプター

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外します。
そのまま放置でも結んでおいてもいいです。


温度センサー付き車両について
純正バッテリーに温度センサーが付いている場合はコネクター、センサーともに取り外して再利用する必要が有ります。使用しないとエラーが出ます。

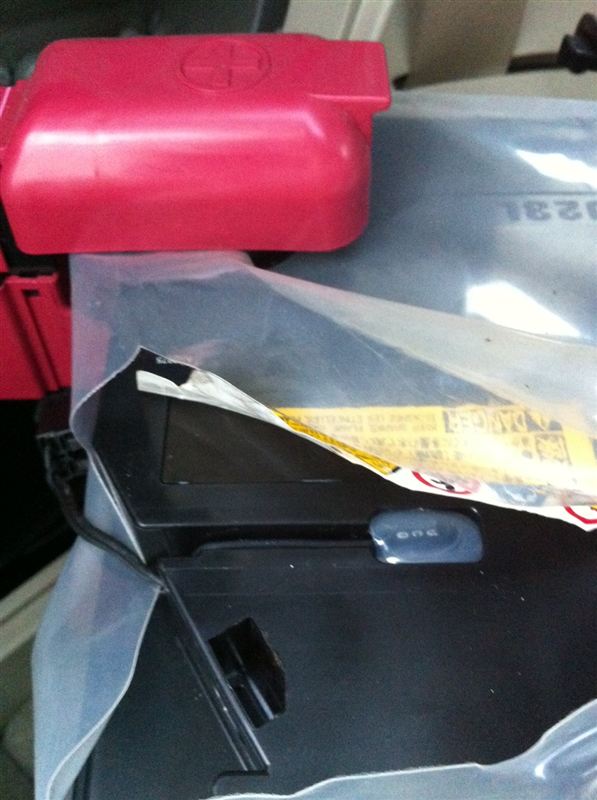

センサーはバッテリー上部にボンドで固定されていますので剥がして引き抜きます。
新しいバッテリーの上部にボンドやテープ等で固定しておいてください。場所は特に指定御座いません。
図3

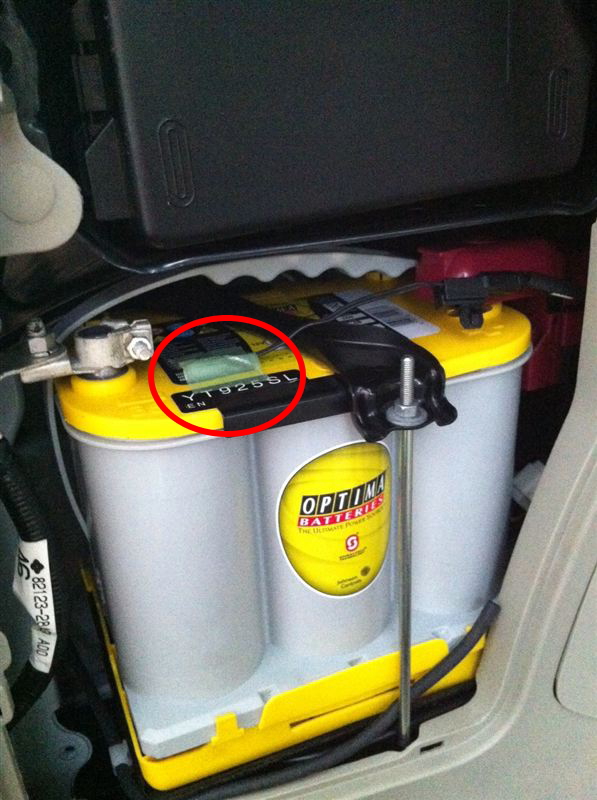

図4 温度センサー固定画像。

投稿1
トヨタ ハリアー ハイブリッド
DAA-MHU38W
2005〜
補機用バッテリー 55B24L

W238xD128xH227
すべてのモデル

YT−80B24L1(小ポール)
幅 奥行 総高さ/箱高さ    237W x 129D x 227/202H

加工不要

不要

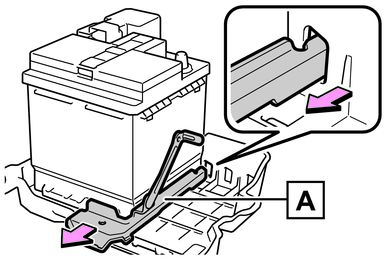

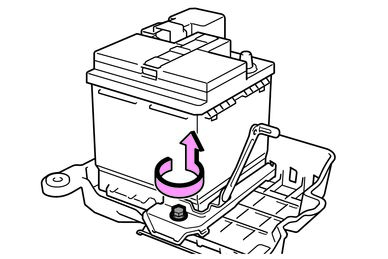

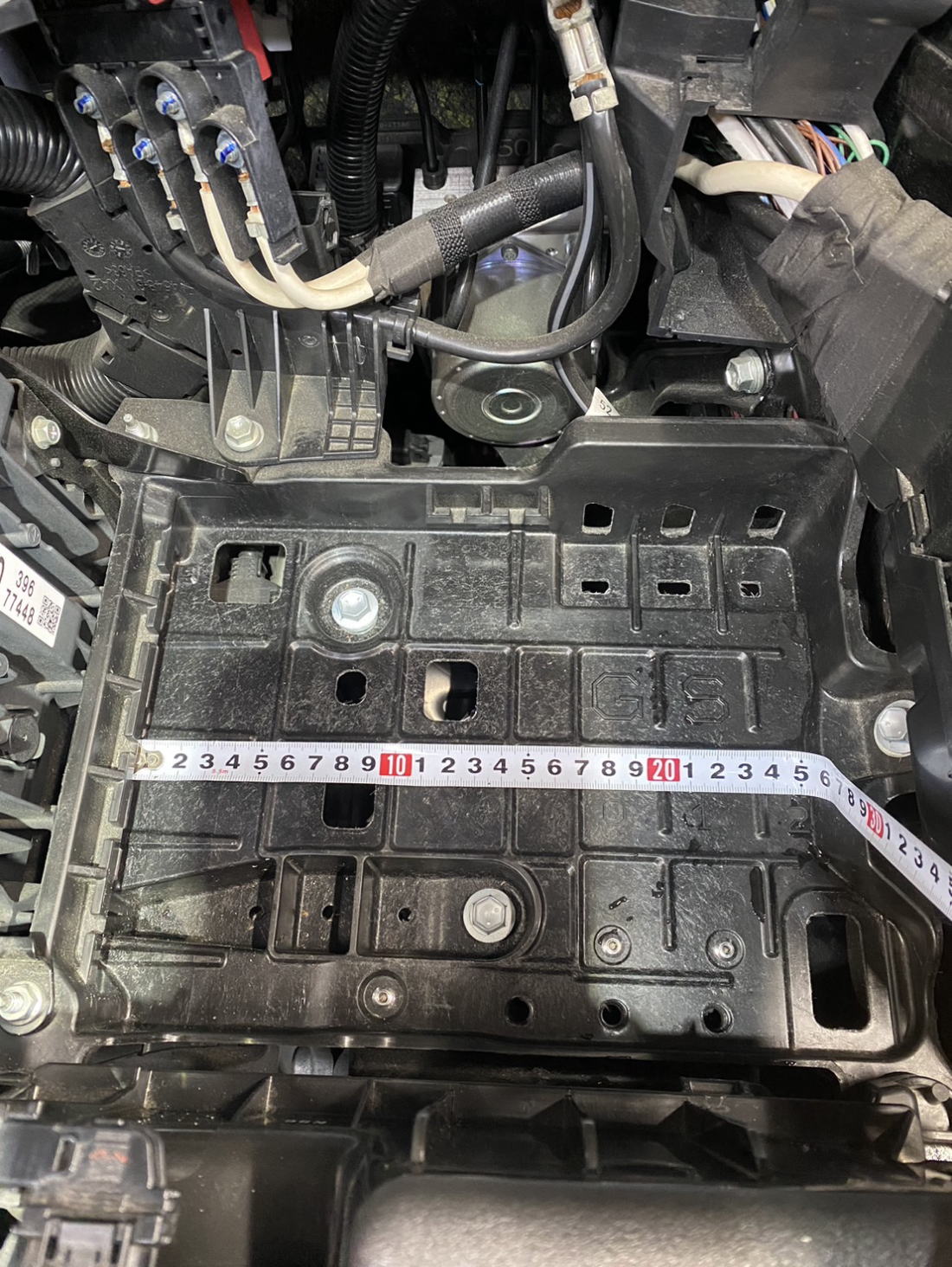

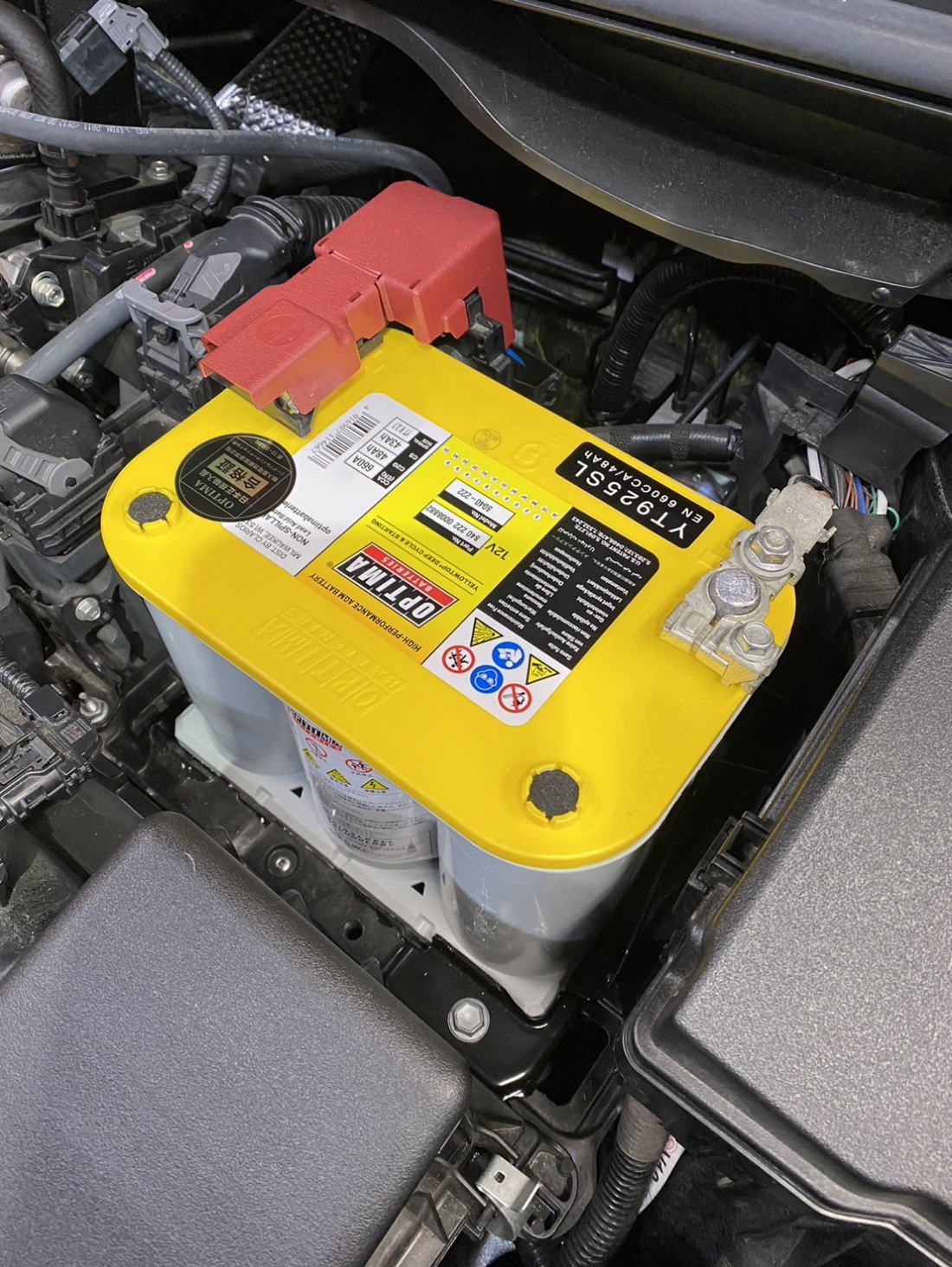

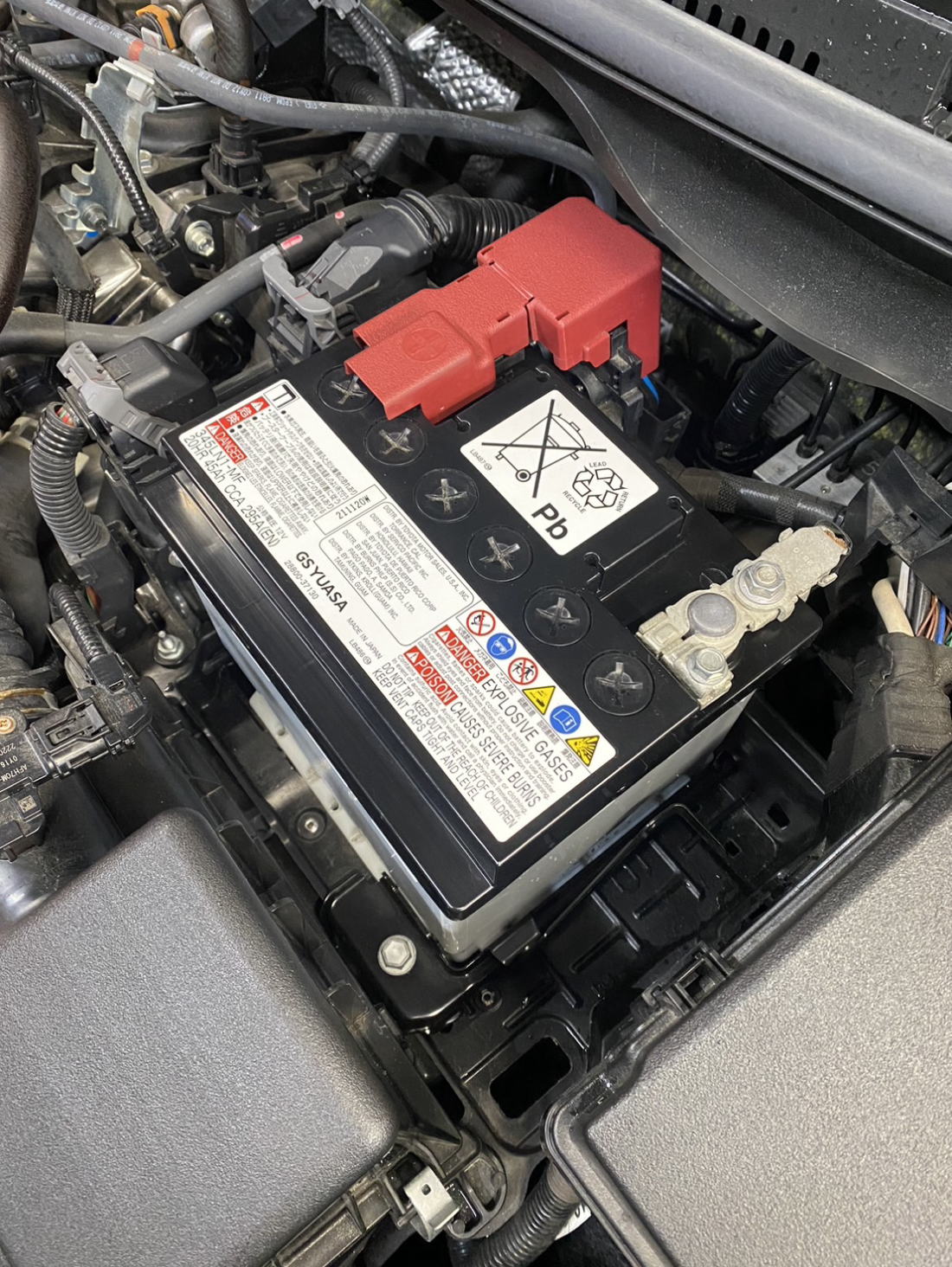

トヨタ GRヤリスRS
 1.5L FF 2WD
5BA-MXPA16
標準仕様 LN1

寒冷地仕様 LN2

トヨタ GRヤリスRC
 1.6L 4WD 4BA-GXPA16
 ※競技用ベース車両
標準、寒冷地とも
LN3
YT-L3-LN3
トヨタ GRヤリスRZ
 1.6L 4WD 4BA-GXPA16
 ↑ YT-L3-LN3
トヨタ GRヤリスRZ High performance

 ↑ YT-L3-LN3
トヨタ RAV4 (A50系)
 2000cc ガソリン 2019(H31〜)

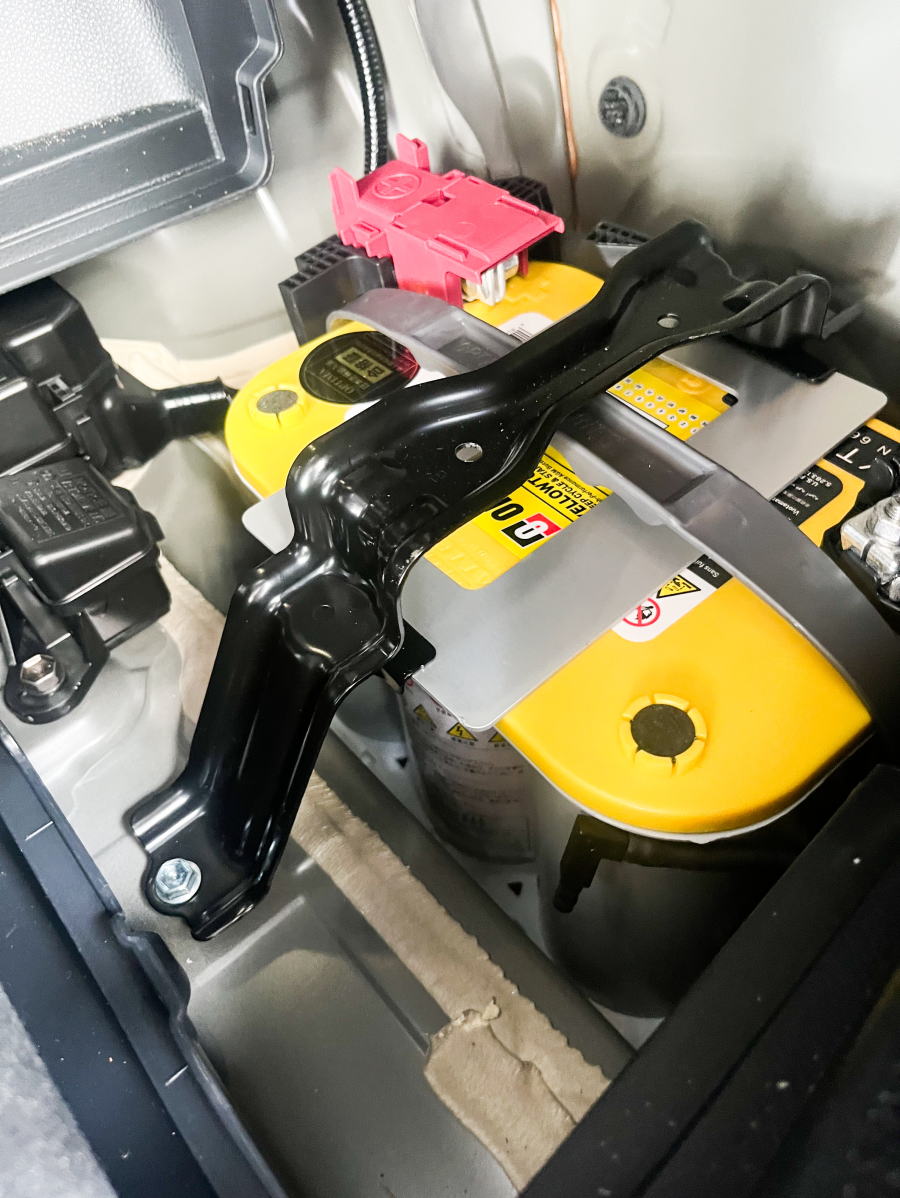

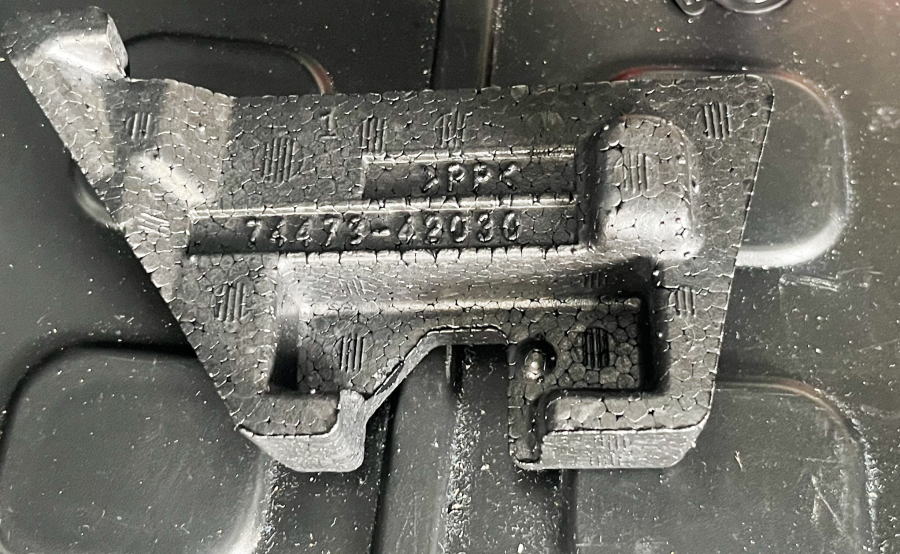

※50系ハイブリッドはトランク右側のスペースにLN1が上止めステーで搭載されてます。
未確認ですがスペースがあればYT925S-Lも搭載可能かも・・・
情報お待ちしております。



※ハリアー80系ガソリン車も同じトレーを仕様との情報有り。LN3載るでしょうか・・・
情報お待ちしております。


標準、寒冷地とも
LN2

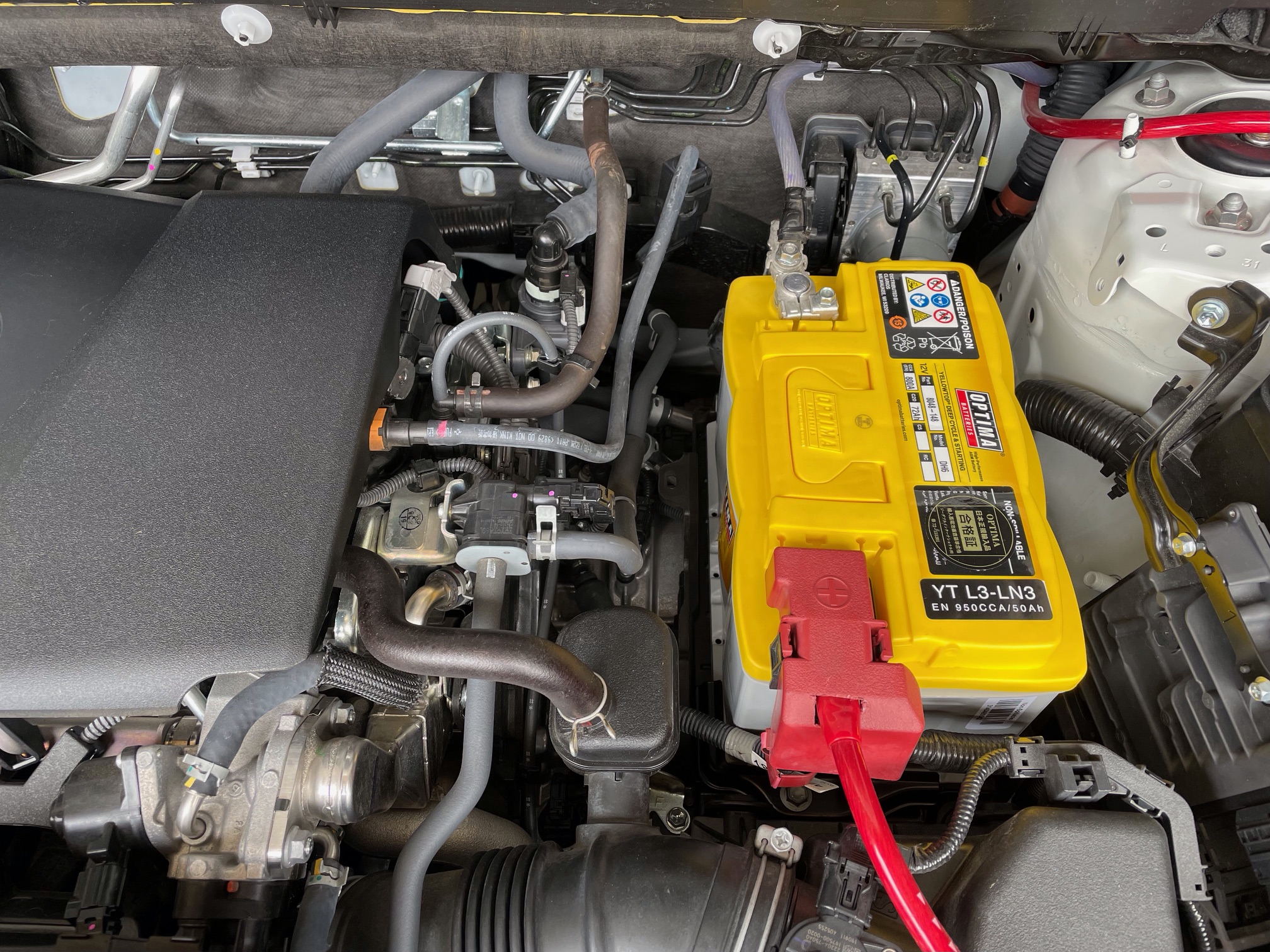

LN3搭載例
トヨタ RAV4 (A50系)

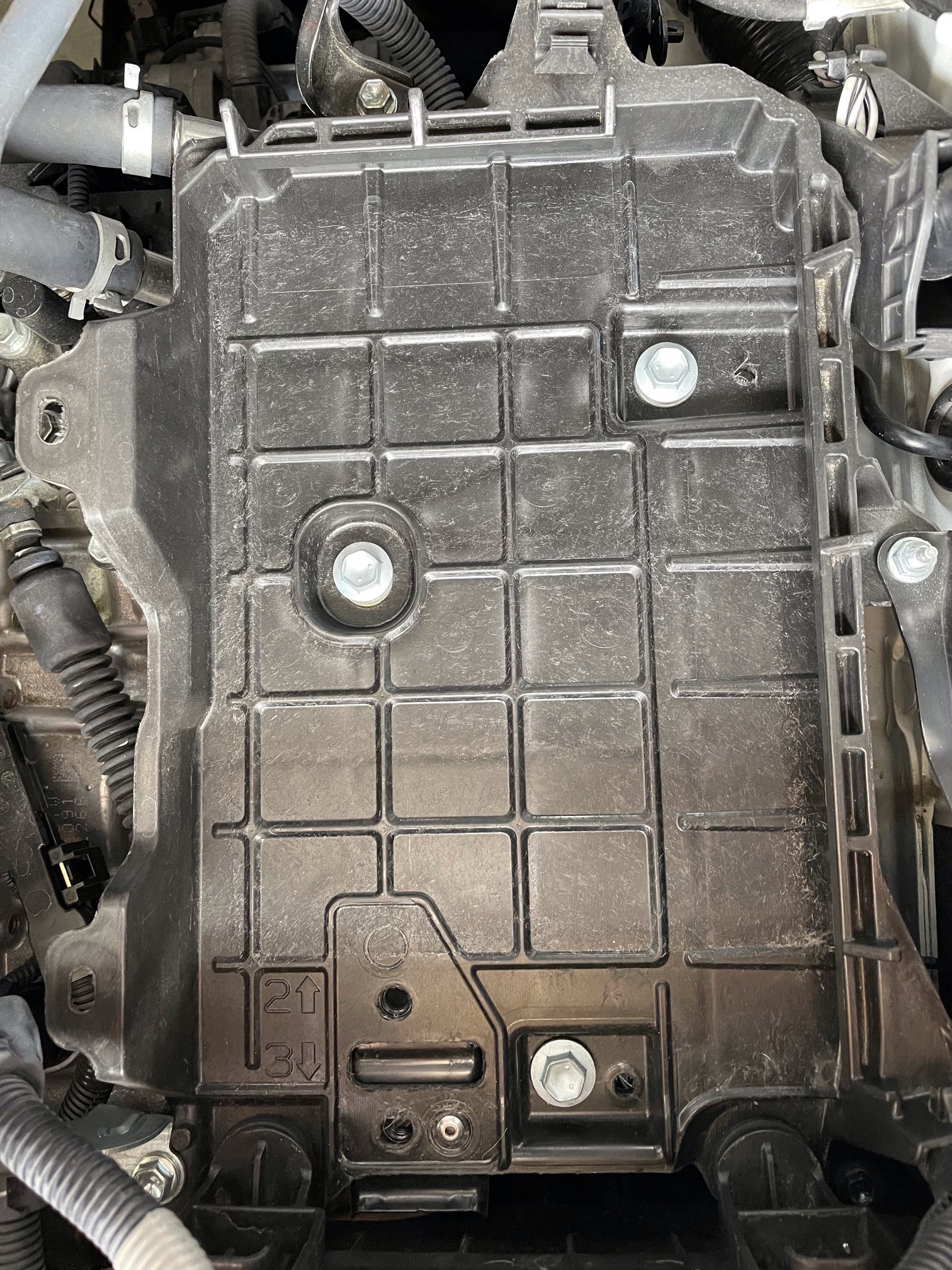

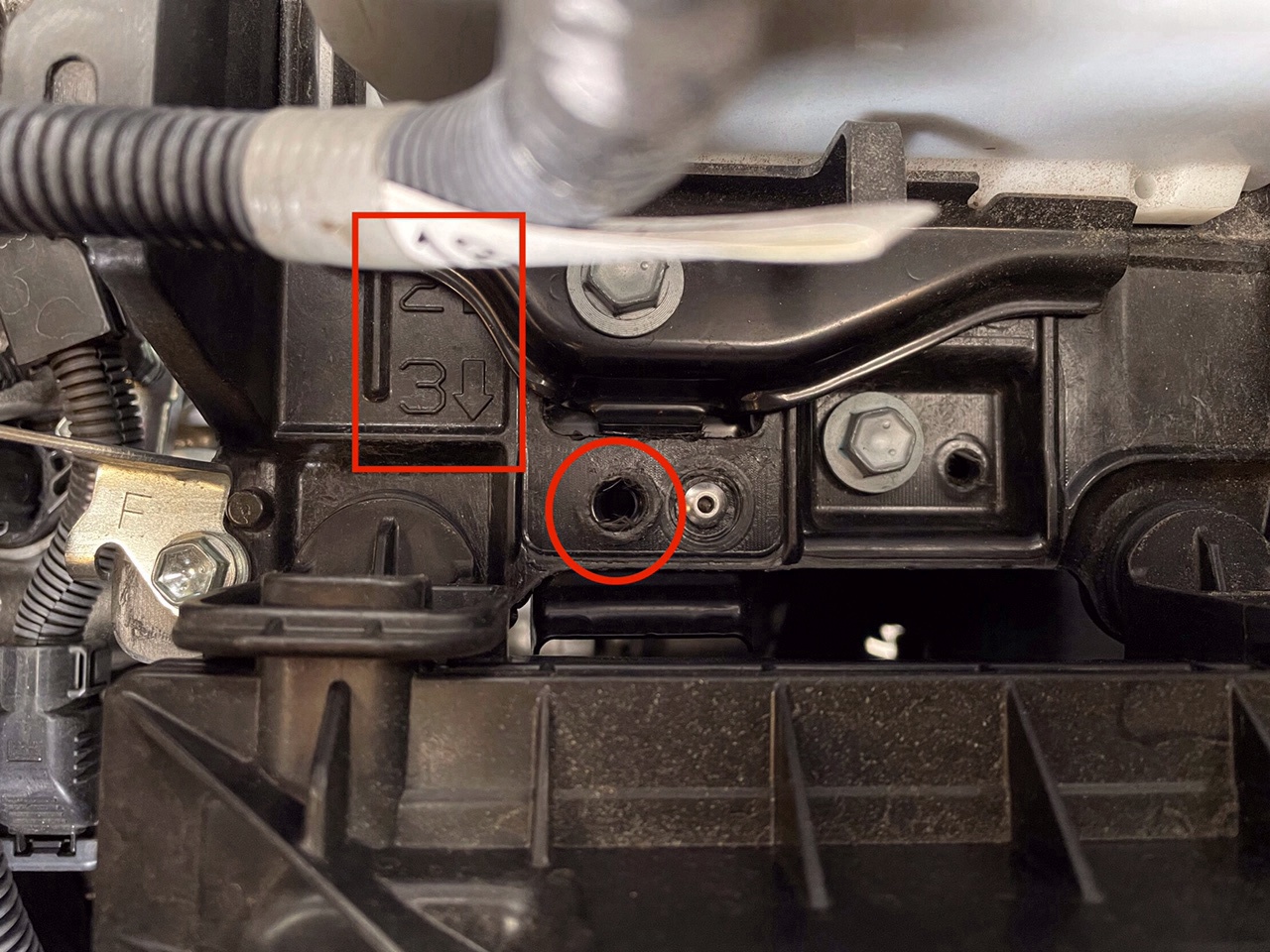

プラス側の短辺固定部。純正は2の位置で固定。
トヨタ RAV4 (A50系)

画像下方(プラス側)のトレーの2の位置で止めるとLN2
3で止めるとLN3
トヨタ RAV4 (A50系)

本来なら下記の
925S-L
または
YT925S-L
なのですが短辺の下部に引っ掛ける固定部が無いため取り付けできません。

実質グレードアップになりますが、バッテリーのスペースには余裕があり下止めアタッチメント(プラス側)の移動でLN3の搭載も可能です。
YTL3-LN3

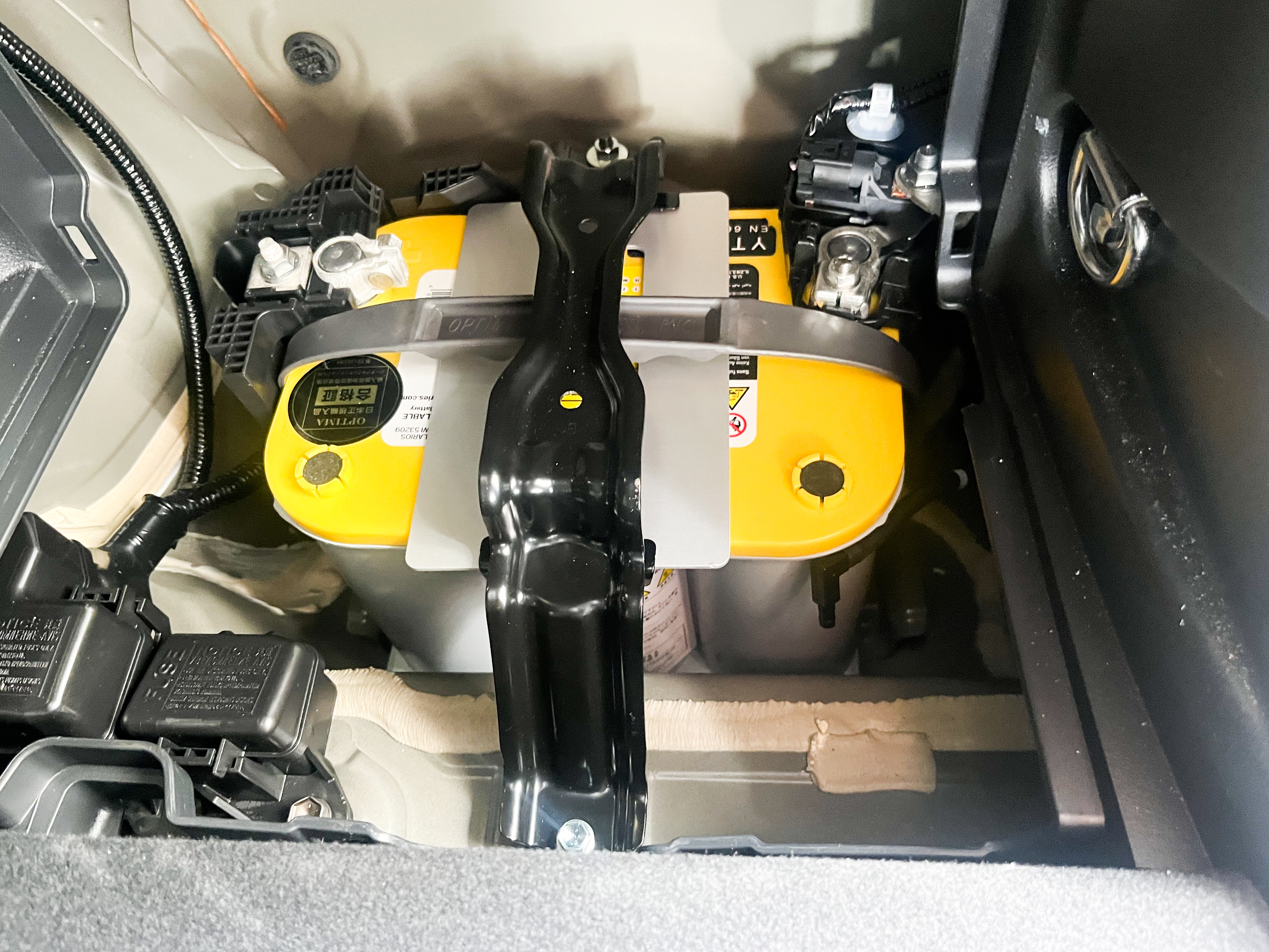

搭載例(弊社お客様)

短辺下止めのため不要

トヨタ クラウン ハイブリッド
GWS204
補機用バッテリー S65D26L
ガス抜きホース付き
約W260x173xH228
1050SR
または
D1000S

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外します。

254W x 174D x 199/170H

参考事例
国産車取付キット
 ・ハイトアダプター
 ・オフセットターミナル GTP-044
 ・絶縁被服カバー GTP-011
トヨタ アルファード ハイブリッド
ATH10W
補機用バッテリー S55D23R
ガス抜きホース付き
W222xD173xH228
925SR
YT-925U

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外します。

純正バッテリーより幅が大きいため取り付けには加工が必要です。
ケースを叩いて少し広げてやると入ります。多数実例有り。
加工を伴うためあくまで自己責任でお願いします。純正の高いバッテリーと天秤にかけて検証ください(笑)
237W x 162/170D x 195/166H

温度センサーが付いている場合はバッテリーについているコネクターとその先のセンサーを剥がしてバッテリー上部(ケースの何処か)にテープ等で固定しておいてください。場所は特に指定御座いません。電気的な構造ではありません。先端で温度を計測するのみです。

投稿画像
オプション
 不要

底にコンパネ等引くと止め易いです。


無加工の
ODESSEY / オデッセイ
PC1200MJT DIN は無加工で搭載可能です。

トヨタ アルファード ハイブリッド
ATH20W
トヨタ ヴェルファイア ハイブリッド
ATH20W
補機用バッテリー S55D23L
ガス抜きホース付き
W222xD173xH228
レッドトップ 105D23L
イエロートップ YT105D23L

925SL + ハイトアダプター
または
YT-925SL + ハイトアダプター

トヨタ アルファード ハイブリッド
AYH30W

トヨタ ヴェルファイア ハイブリッド
AYH30W
補機用バッテリー LN2
ガス抜きホース付き
W242xD175xH190

925S-L
または
YT925S-L

要小加工
バッテリー上部の形状がステーとかみ合わないため25mmほどのスポンジをステーとバッテリーの間に挟み込むことで押さえつけます。

ハイトアダプターは不要

レクサス CT200h ハイブリッド
 DAA-ZWA10
補機用バッテリー
標準仕様
S46B24R
W238xD128xH227/202
ガス抜きホース付き
小ポール


YT−80B24R1(小ポール)
幅 奥行 総高さ/箱高さ    237W x 129D x 227/202H

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外すか、ぶら下げておく、または縛っておいてください。

加工不要
オプション不要
レクサス HS250h ハイブリッド

補機用バッテリー S55D23R
ガス抜きホース付き
W222xD173xH228
925SR

ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外します。

純正バッテリーより幅が大きいため現在検証中。


237W x 162/170D x 195/166H

温度センサーが付いている場合は上部にテープ等で固定しておいてください。場所は特に指定御座いません。
ガス抜きホースは外します。
ハイトアダプター おそらく必要

上から押さえのためネジきり不足と考える
レクサス GS450 ハイブリッド
補機用バッテリー S65D26L
トランク設置
1050SL


ドライバッテリーのためガス抜き不要です。
ガス抜きホースは外すか、ぶら下げておく、または縛っておいてください。

254W x 174D x 199/170H

D1000S
 逆端子になりますがキットでつきます。


国産車取付キット
 ・ハイトアダプター
 ・オフセットターミナル GTP-044
 ・絶縁被服カバー GTP-011

レクサス IS
補機用バッテリー 55D23L−C
W232xD173xH225/202

925S-L
または
YT925S-L
ハイトアダプター
レクサス RX
補機用バッテリー S55D23L
WxDxH/

925S-L
または
YT925S-L
ハイトアダプター
レクサス LS ハイブリッド
補機用バッテリー S75D31L
W310xD173xH /204

D1200S

温度センサーが付いている場合は上部にテープ等で固定しておいてください。場所は特に指定御座いません。
ガス抜きホースは外します。
オプション不要

ランドクルーザー プラド
150系 2800D 寒冷地2個仕様
85D26L (助手席側)

85D26R (運転席側)
RT135D26L(助手席側)
RT135D26R (運転席側)

or

YT135D26L (助手席側)
YT135D26R (運転席側)
 ※ 助手席側(L)はD1000Sを逆さまにセットしオフセットターミナルで対応、長辺側から配線が来ている。
その他オプション不要
トヨタ キャバリエ
925U
または
YT925U
オプション不要
トヨタ 86  2012〜  純正  34B19R

YT-80B24R1

参考画像
オプション不要
 ↑ 純正  34B19R

925-SR
 または
YT925U

寒冷地の設定があるため幅24cmのスペースはあります。板のようなものを置くか純正の底板を購入する必要があると思われます

またGTP-014を使用する場合Jフックの手前側をカットする必要があります。
オプション

・オフセットターミナル大小変換
 GTP-043
・絶縁被服カバー
 GTP-011
・ハイトアダプター

そして
・ロングタップステー
 GTP-014 要加工+底板


または無加工(GTP-014を使わない場合)の場合
・純正寒冷地仕様の取付キット(底板とステー、Jフックをディーラーにて購入してください。)
 ↑ 寒冷地純正 55D23R
925-SR
 または
YT925U
ハイトアダプター





下記表のオプティマ品番は
100D23L = 925SL + ハイトアダプター
100D23R = 925SR + ハイトアダプター

120D26L = 1050SL + 国産車取付キット
120D26R = 1050SR + 国産車取付キット


※アルファードハイブリッドは加工必要です。
